产品概述

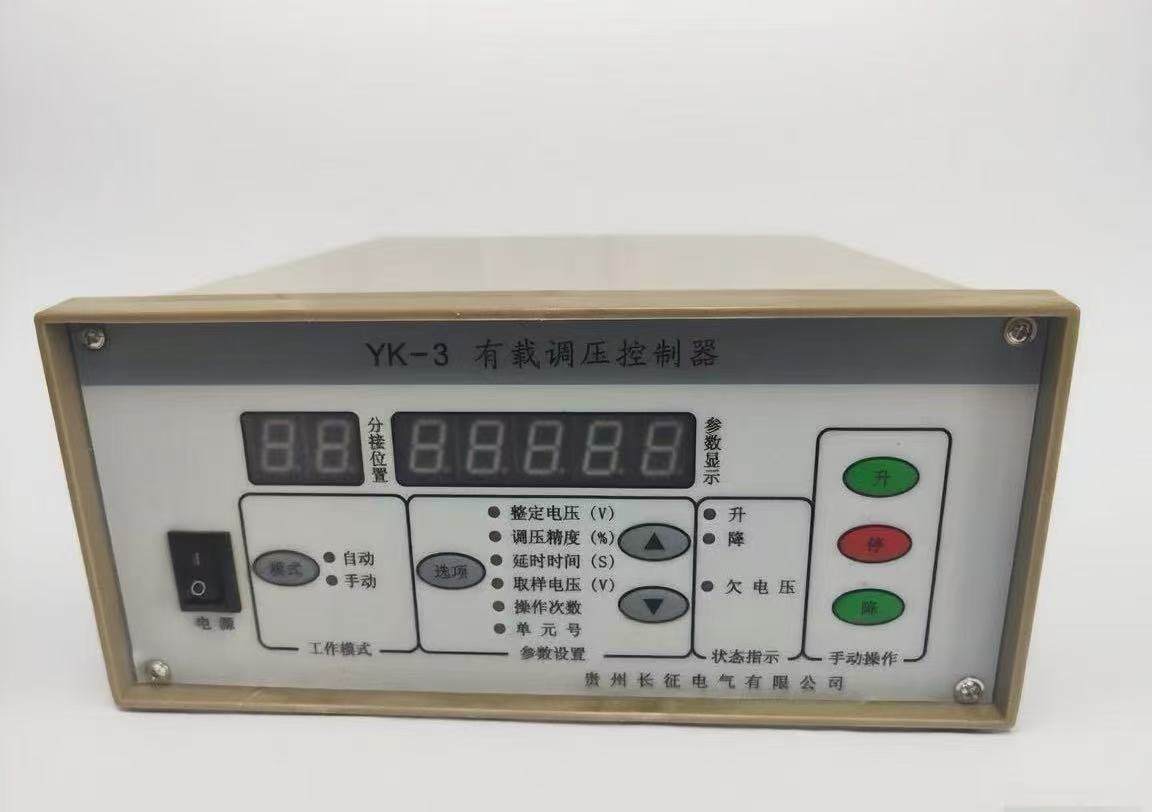

YK-3 有载调压控制器用于控制 ZS35kV 有载分接开关的分接变换操作,与有载调压变压器一起组成自动调压系统。

控制器具有自动和手动两种工作模式：

自动工作模式时， 取样电压与整定电压比较结果偏离设定值时， 控制器延时发出升、 降指令使有载分接开关动作实现自动调压。

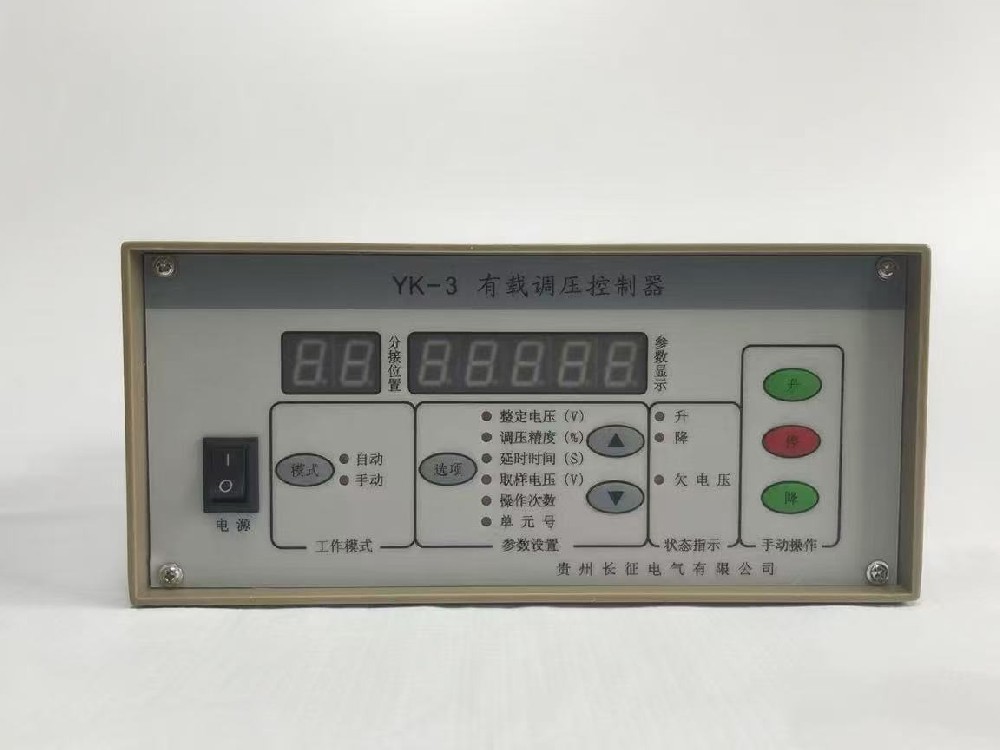

手动工作模式时，可直接在面板上进行升、 降、停手动操作，亦可接收远控指令输入接口和 RS485 通讯接口输入的升、降、停指令，使有载分接开关动作。分接开关的分接位置、 整定电压、调压精度、延时时间、取样电压、操作次数、变压器单元号等参数和升、降、欠压状态指示均可在前面板显示。整定电压、调压精度、延时时间、变压器单元号等参数可按需设定。设有分接位置 BCD 码、 分接位置一一对应无源触点输出接口， 过电流闭锁、 欠电压保护

和防跑档功能；最大分接位置与最小分接位置电气限位。
